VTP

사용한 토폴로지

와 정말 놀라웠습니다. 복습이 이래서 정말 중요한거죠, 사실 이미 1년전에 학교에서 배웠던거지만 크게 비중있게 다루지 않았고(사실 제가 집중을 못했죠 ㅎㅎ;; 수업은 엄청 잘 해주셨습니다) 예 제가 잘 안듣기도 했고 ㅎㅎ 복습도 하지 않아 잊고 있던 개념이었습니다.

이번에 네트워크 대회를 준비하면서 다시 보고 있는데 이렇게 편한 수단이 존재한다니 상당히 신박하네요.
복습,,,,정말 정말 중요한거 같습니다 ㅠㅠㅠ 학구열이 좀 부족하기도 했고요 제가.

VTP?

본론으로 돌아와서 VTP 가 뭐냐? 쉽게 쓰자면 (vlan trunking protocol) 하나의 switch 에서 여러대의 switch 의 vlan 을 한번에 관리할 수 있게 해주는 프로토콜 입니다. 스위치간의 vlan 정보를 동기화하고 사용할 수 있게 해주는거죠

VTP  설정시 주의할 것

1. 같은 DOMAIN 이용
: VTP 는 기본적으로 이미 적용이 되어있는 프로토콜입니다. 하지만 우리가 초기값을 그대로 놨둔다면 동기화? 그런건 전혀 보이지 않죠.  domain 값이 초기값은 null 이기 때문에 잠시 비활성화 돼있는 것입니다. domain 내용을 설정해주면 서로 동기화되기 시작합니다.
2. 같은 PASSWORD 이용
: 설정해보면서 알았는데 VTP 는 기본적으로 적용이 되어있다보니 물리적으로 연결돼있다면 domain 을 공유합니다. 하나에서 설정하면 모든 스위치의 VTP doamin 이 변경된걸 확인할 수 있습니다. 하지만 password 가 같지 않다면 동기화에 접근할 수 없습니다.
3. 스위치간의 연결은 trunk port (뭐 당연한 얘긴거 같긴 하지만)
: 사실 이 이유는 중요한데 vlan 동기화를 위해 VTP 는 trunk port 를 이용해 vtp masseage 를 전달합니다. 따라서 스위치간 연결의 포트는 trunk port 로 설정하셔야 합니다.

VTP setting

mode

1. server
: 동기화를 관리하는 스위치가 됩니다. vlan 생성과 version 설정은 server 모드의 스위치에서만 가능합니다
2. client
: server 로부터 설정을 받아옵니다.
3. transparent
: 독립적으로 움직일 수 있습니다 . server 의 설정은 받아오지 않으나 주변의 client 스위치들에게 정보는 전달해 줍니다.

version

1 : vlan 1002~1005 를 사용하지 못합니다.  domain name 이 같은 경우에만 transparent 스위치가 연결됩니다.
2: vlan 1002~1005 도 사용 가능하고 domain 이 달라도 forwarding 된다 (아마 통과할 수 있단 얘긴거 같습니다 다른 도메인의 vtp message 가,,,잘 모르겠네요)



설정 과정

 대충 오늘은 설정하면서 상당히 신났어가지고 오랜만에 따로 글을 남겨봅니다.

1. sh vtp status 를 이용하여 설정을 볼 수 있습니다.

여기서는 사실 설정보단 제가 신났던 이야기를 쓸거고 밑에 급하신 분들을 위한 설정방법 올려 놓겠습니다.
토폴로지의 맨 위의 스위치를 백본 스위치로 두고 vtp 서버 설정을 해주었습니다.

처음 서버 스위치에 vlan 100 을 생성해 주었습니다.

그 후 밑의 스위치들에 vtp 를 설정하려고 하는 순간!

이미 도메인이 설정돼 있다는 것입니다!! 놀랍게도 도메인 정보는 그냥 받아오더라고요 아마 제가 도메인 생성 -> 패스워드 생성 순으로 설정해서 그런것 같습니다. vtp 설정할때 순서도 잘 맞춰주는게 좋다고 하더라고요 크게 문제되진 않습니다.

하지만 vlan 설정은 받아오지 않아졌더라고요 왜냐 password 를 같게 하지 않았기 때문에 ㅎㅎ

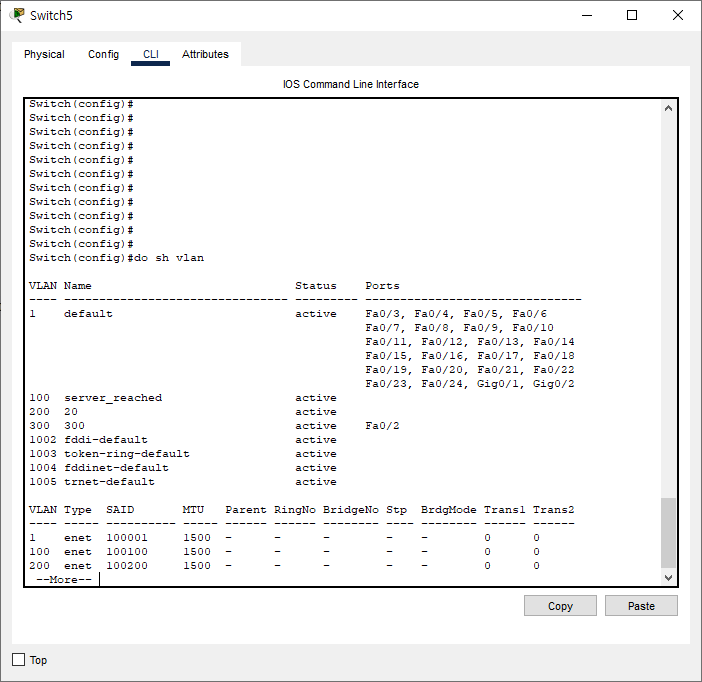

짜잔 ! 아니 이 편한걸 왜 지금까지 무시했지;; 너무 재밌었습니다 오랜만에 config 하면서

전체 설정

라우터

int g0/1.100
encapsualtion dot1Q 100
ip add 192.168.3.1 255.255.255.252

int g0/1.200
encapsualtion dot1Q 200
ip add 192.168.3.4 255.255.255.252

int g0/1.300
encapsualtion dot1Q 300
ip add 192.168.3.9 255.255.255.252

server 스위치

vtp domain [도메인]
vtp password []
vtp mode server

// 설정 후 vlan 생성

client 스위치

vtp password []
vtp mode client

위 순서로 설정하면 나머지 스위치에선 도메인 설정 안해도 바로 동기화가 돼버리더라고요 신기,,

transparent 스위치

이 친구는 이론대로 server 에서 vlan 설정이 바껴도 적용되지 않더라고요

vtp password []
vtp mode transparent

이제 나머지 인프라 설정은 vlan 설정과 동일합니다.

vtp pruning 모드라는 것도 있는데 이는 나중에 조금 더 공부해서 자세하게 다루겠습니다
