frame-relay(point to point, multi point)

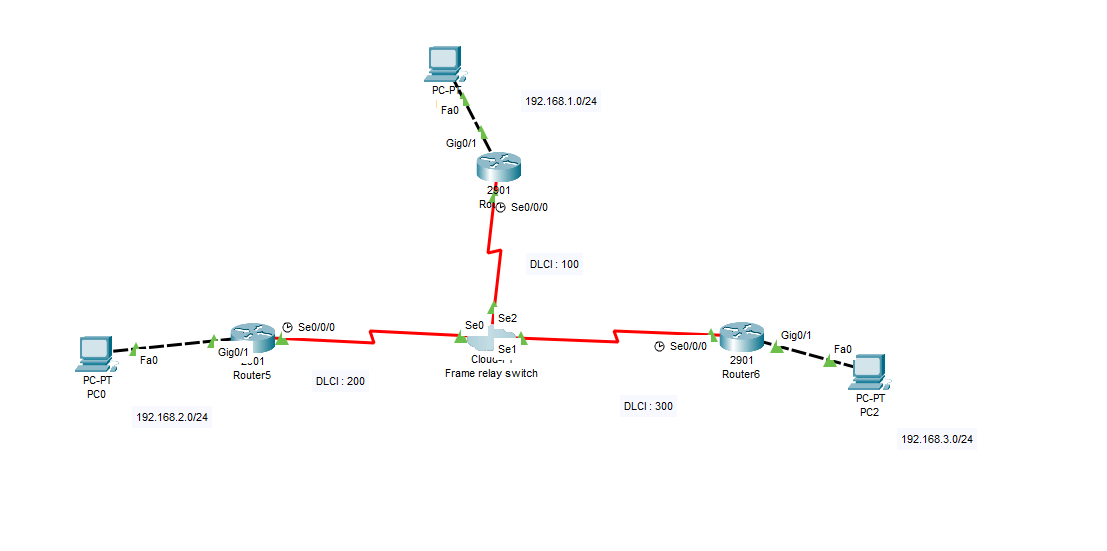

사용한 토폴로지

Frame-relay 란?

쉽게 설명하자면 X.25 (최초의 공중 데이터 네트워크에 대한 표준 : DCE 와 DTE 간의 통신을 원할하게 하기위한 통신 절차) 의 패킷 스위칭 한계를 극복하기 위해 제작된 프로토콜입니다. 여러개의 가상회선을 이용해 물리적으로 연결된 전용회선 처럼 이용할 수 있게 해주는 프로토콜입니다. 여담으로 X.25 는 현재 거의 대부분 사라졌습니다.

특징

X.25 기반의 프로토콜로써 효율성이 높고 패킷에 오류가 검출되면 오류 복원 제공을 하지 않고 패킷을 폐기합니다.
여러개의 논리 회선을 전용선처럼 취급하여 서비스하기 때문에 DSU/CSU 보다 비용적인 측면에서 우월합니다.
(DSU/CSU 는 다른 글에서 서술 하겠습니다)

가상회선 종류

PVC : 고정적인 경로를 가진 회선 , 사용 회선마다 고유식별번호가 존재한다.
SVC : 임시적인 패킷 전송에 사용되는 회선 , 고정되어 있지 않고 패킷 전다실 마다 별도로 경로가 제공되는 임시적인 회선이다.

설정 방법을 이해하기 위해 알아야 할 용어들

frame-relay switch : 일단 말이 스위치지 스위치가 아닙니다. 프레임 릴레이의 회선을 연결하게 될 중간 장치로 라우터라고 배웠습니다. cisco 에선 구현이 안되어 있어 pt-cloud 를 이용하게 됩니다.

DLCI : 앞에서 말했듯이 회선 사용자의 고유 번호입니다. // frame-relay 제공 업체에서 할당 해줍니다 .
LMI : 프레임 릴레이 스위치와 라우터 사이에서 상태 정보를 교환하기 위해 사용되는 프로토콜 , 10초마다 폴링하고 응답이 없을시 끊어진 것으로 간주합니다. 이 친구 상당히 중요합니다.

Inverse ARP : dlci 와 특정 라우터의 주소를 동적으로 연동해주는 것

프레임 릴레이 헤더 구조

FECN : 프레임 릴레이 네트워크에서 트래픽 혼잡 현상 발생시 라우터에게 보고하는 필드
BECN : 위 상황에서 송신 라우터의 전송률을 조정하기 위한 비트
DE : 트래픽 혼잡 시 가장 우선적으로 버려지는 프레임에 설정되는 비트
CIR : 계약에 의해 허용되는 데이터 전송 속도 → (일반 네트워크에서 window size 같은거)

주의할 점

라우팅 프로토콜을 거리 백터 라우팅을 이용할 경우 split-horizen 에 의해 라우팅 테이블이 광고 되지 않을 수 있습니다.
따라서 no ip split horizen 으로 사용하지 않음을 명시 해주어야 합니다.

설정방법

point to point 방식은 딱 느낌이 오시죠, 1:1로 매핑하는 방식 입니다.

multipoint 방식은 n : n 또는 1:n 으로 회선을 생성하는 방식입니다.

설정 방법은 다양합니다.


sub interface point to point

int s0/0/0
encapsulation frame-relay
int s0/0/0.1 point to point
ip add []
franme-relay interface-dlci [dlci]

sub interface multipoint

int s0/0/0
encapsulation frame-relay
int s0/0/0.1 multipoint
ip add []
frame-relay map ip [대상 ip] [dlci] broadcast


interface multipoint 방식

int s0/0/0
encapsulation frame-relay
ip add []
frame-relay map ip [대상 ip] [dlci] broadcast


interface point to point 방식

int s0/0/0
encapsulation frame-relay
ip add []
frame-relay interface-dlci [dlci]

일단 라우터 인터페이스에서 적어줘야 할 것을 먼저 적어줬습니다.

#multipoint frame relay 더 쉬운 방법이 있읍니다

int [interface]
encapsulation frame-relay
ip add [ip]

이 친구는 2023-03-08일에 첨 알게 되서 다시 적는 친구인데요. inverse-arp에 의해서 frame-relay는 동적 매핑이 가능하기 때문에 이런 식으로만 적어줘도 구성이 가능합니다. 하지만 dlci를 명시해주지 않으니 잘못된 회선이 연결될 수도 있어서 허브 앤 스포크 방식에서 point to multipoint(1:N) 구성에서만 하시는게 좋을 것 같습니다.

frame-relay map ip [대상 ip] [dlci] broadcast 멀티 포인트 설정 방식을 보시면 broadcast? 왜 적는거지? 싶을 것입니다. 아까 위의 용어 설명에서 말했던 lmi 를 설정해주는 부분인데 broadcast 말고도 cisco 이런거 있습니다. broadcast 가 어떤 lmi 든 모두 광고 해주기 때문에 편해서 적었습니다.

일단 lmi 는 무조건 적어줘야지 라우팅 광고가 되어 정상적인 통신이 가능합니다. 그리고 frame-relay switch 에서 같은 전용회선은 같은 lmi 를 사용하게 설정해야 합니다.

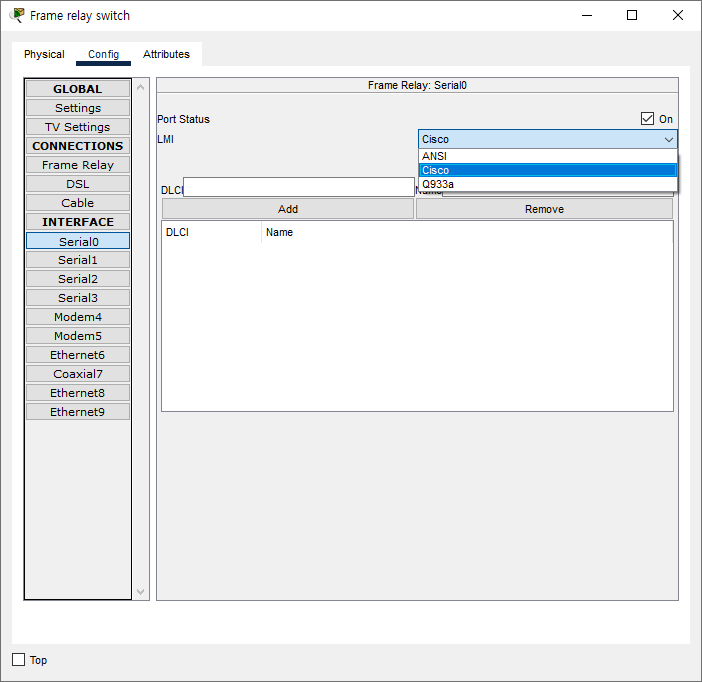

여러가지 lmi 들

시리얼 포트마다 필요한 회선 dlci 를 지정해 줍니다. 사진 2장 같은 라인에 삽입 못하나요 허허

아무튼  시스코에서는 이용할 회선의 dlci 를 서로 연결 해주면 frame-relay 설정은 끝이 납니다.
