BIG-IP 기초 설정법

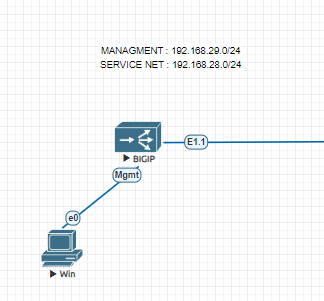

당분간 이런 토폴로지에서 SLB와 GSLB에 대해 설정하고 알아보려고 한다. 오늘이 5/13일이니 5/15일까지의 나만의 과제다.

BIG-IP?

BIG-IP는 F5사의 대표적인 L4/L7 장비이다. 로드밸런서, SSL 가속기 용으로 많이 사용한다. 또 다른 L4 장비는 Citrix사의 NetScalar가 있다.

초기 설정법

모든 GUI로 작동하는 장치는 최초에 미리 설정된 IP가 있거나 CLI에 접속하여 IP를 변경해주어야 한다. BIP-IP Mangement IP 변경하고 관리GUI에 접속하는 법을 작성하겠다.

초기 비번은 ID : root / PW : default이다. 로그인 후에 바로 비번 변경할 수 있다.
BIG-IP는 TMOS라는 OS를 이용하는데 이를 조작하는 CLI를 TMSH(Traffic Management Shell)이라고 한다. 따라서 설정을 위해 tmsh를 입력하여 해당 쉘로 이동해야한다.

tmsh

list /sys management-ip
# managemnet-ip 확인 명령어

modify sys global-setting mgmt-dhcp disabled
# management-ip를 수동으로 세팅하기 전 무조건 먼저 입력해야한다. 이유는 모른다.

create sys management-ip [address/netmask]
# management-ip 설정

save sys config base
# 설정 내용 저장

save /sys config partiotions all
# 이렇게도 변경 내용을 모두 저장할 수 있다.
# 둘의 차이는 잘 모르겠다.

위 명령어를 입력하여 management-ip를 설정한다.

일단 이제 F5 설정 GUI에 들어가려면 MGMT 포트에 PC 또는 Management가 연결되어야 한다. 경험 부족으로 out-of-band management나 in-band management 구성을 어떻게 해야될지 모르겠어 console처럼 바로 연결했다.

big-ip 제품 군의 mgmt 포트에 접속한 것이다.

GUI 접속

설정 후 mgmt ip로 웹에 접속한다. https로 요청하지 않으면 요청이 차단되니 유의하도록 한다.

초기 유저값은 admin / (cli 로그인 시 변경한 passwd) 이다. 이것땜에 한참 해맸다. CLI와 똑같이 로그인 시 비밀번호를 변경한다. 패스워드 변경 후 다시 로그인 해야된다. 이런 불편함이;;

다음에는 로드밸런싱 이론과 설정하는 방법과 함께 오도록 하겠다. 이 게시물은 BIG-IP 기초 설정법 -> SLB 이론과 설정법 -> DNS Deep Dive(GSLB) 이론과 설정법으로 구성도리 예정이다.
